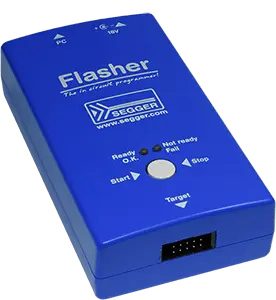

Flasher 5 — (Legacy) Flash programmer for Microcontrollers

Flash programmer for M16C, M32C, R8C, R32C, M38000 and ST9 series of flash microcontrollers.

  • Small, compact housing
  • Easy to use windows program
  • Free updates
  • Serial (in target) programming supported
  • Programming / Verifying / Read back supported
  • 2MByte internal Flash memory to store target program
  • High speed programming: app. 17 sec for 256 KB in serial mode with 10 MHz M16C target for programming and verification

*Please note: Flasher 5 is a legacy product, its successor is Flasher PRO. In case you require 12V operation, please contact us.

  1. 1.Getting Started
    1. 1.1.Connecting Flasher to the PC
  2. 2.Using The FLASHER PC Program
    1. 2.1.Communication between PC and FLASHER
    2. 2.2.First time setup of Flasher
    3. 2.3.Programming / Clearing / Verifying / Blank check
  3. 3.Operating FLASHER in Stand-Alone Mode
    1. 3.1.Setup
    2. 3.2.Additional options
    3. 3.3.ID check
    4. 3.4.Problems with ID check
  4. 4.Remote Control of FLASHER 5
  5. 5.ASCII Command Interface
  6. 6.Using the Serial Link to Program in Circuit
  7. 7.Serial Programming, Technical Details
  8. 8.Flasher 5 Specifications
  9. 9.Target system interface for M16C/62, M16C/80, M32C
  10. 10.Target system interface for M30201
  11. 11.Target system interface for M16C26, M16C28
  12. 12.Target system interface for M16C26A, M16C29
  13. 13.Target system interface for M30220
  14. 14.Target system interface for M37906F8
  15. 15.Target system interface for M38xx groups
  16. 16.Target system interface for M3803H group
  17. 17.Target system interface for M38507 groups
  18. 18.Target system interface for M38C2 groups
  19. 19.Target system interface for 7542 groups
  20. 20.Target system interface for R8C groups
  21. 21.10-pin Needle Adapter
  22. 22.Supported Devices
  23. 23.Package content

Getting Started

The Flasher PC software be downloaded from the Flasher Download page. Starting the setup program will guide you through the installation process.

Connecting Flasher to the PC

  • Connect FLASHER to a PC running Windows using the NULL-modem cable and run the FLASHER software FLASHER.EXE.
  • Connect FLASHER to the power supply.
  • Set up the device via Options menu of PC program.
  • For in-circuit programming: Connect FLASHER to target system via customized interface cable.
  • Before connecting the target system to Flasher, ensure, there is no ground potential difference between target and Flasher, otherwise the Flasher may be damaged.

A standard serial interface cable (null modem) can be used to connect FLASHER to the PC. The pin assignment of the 9 pin SUB-D male RS-232 interface connector is as follows:

PinSignalFunctionHost Signal
2RxDSerial asynchronous (RS232) data inputSerial data output (TxD)
3 TxDSerial asynchronous (RS232) data output Serial data input (RxD)
5 GNDSignal groundSignal ground

Using The FLASHER PC Program

Flasher comes with an easy to use Windows program. It allows reading of program files in Motorola or Intel hex format. The following is a screen shot of the FLASHER.EXE with loaded target program.

flasher 5 instant flasher 4

Communication between PC and FLASHER

Make sure the power supply is connected (one of FLASHERs LEDs should be illuminated) and FLASHER is connected to your PC with a NULL-modem cable as supplied. If the PC-program displays anything other than "No communication" under flasher status, the communication between Flasher and your PC is functioning.

First time setup of Flasher

When using FLASHER for the first time, please select the menu point Options->Device. You will see the following dialog box:

First carefully select the correct target device. A false selection may damage your target! Then select the chip area you would like to access, the sectors of the on chip-flash and the interface you would like to use. The serial interface requires a cable to connect FLASHER to your target. For targets running at low frequencies, it may be necessary to set the speed option to Slow.

Now you should be able to blank check, clear, program, verify or read the target chip in serial mode (if your target is properly connected to the FLASHER). The first time you program or verify, the PC downloads your your target program to the FLASHER, where it is stored in the on board FLASH chip for programming or verification. The PC-Program stores all setup information in the registry; when you start the program the next time, it will start with the same settings.

flasher 5 instant flasher Device Properties

Programming / Clearing / Verifying / Blank check

Select one of the commands in the TARGET menu to start the operation. Note that some of the menu points may be grayed if you have no connection to the target or no file loaded.

Operating FLASHER in Stand-Alone Mode

After download the target program is stored in FLASHERs on board Flash memory until FLASHER is reconfigured for another target, or an other target application program is downloaded to FLASHER. Any number of microcontroller may then be programmed by FLASHER (one at a time) without the need of a host PC, by simply pressing the start button. FLASHER will use the settings which have been made in the PC-program. This includes the selection of the sectors of the FLASH and the interface. The progress and the result of the operation is indicated by the LED:

Status of LEDMeaning
GREEN, flashing Erasing / Programming / Verifying in progress
GREENProgramming operation successful
REDProgramming operation failed

Setup

The operating mode of Flasher may be changed using the setup dialog from the Options menu. Power up mode, Power down mode and Reset mode should not be changed for normal operation. Setting of Power down mode has no effect on FLASHER MV3.You may change the reset active and reset inactive time, if required by your target hardware. All setup settings are stored permanently in FLASHER after pressing 'Save setup' button.

flasher 5 inst flasher setup

Additional options

The operating mode of FLASHER may be changed using the setup dialog from the Options menu.Power up mode, Power down mode and Reset mode should not be changed for normal operation. Setting of Power down mode has no effect on FLASHER MV3. You may change the reset active and reset inactive time, if required by your target hardware.All setup settings are stored permanently in FLASHER after pressing 'Save setup' button.

flasher 5 inst flasher filling andmisc

ID check

When programming the chip in serial mode (in target), a 7 byte identification has to be supplied. If the target mcus user program area is blank, this id-value does not matter. However, after programming, these values need to be set correctly, because otherwise FLASHER will be unable to communicate with the target CPU. These ID-values can be set using the menu point Options|Pass code (7 byte ID). With a standard program, these values should be 0, as the high bytes of the interrupt vectors which are used to store the values are usually 0. For more detailed information, please consult the Renesas users manual. The menu point "Edit|Copy Renesas Id into loaded file" can be used to set these 7 ID bytes.



flasher instant flashermibiid

Problems with ID check

You should act carefully when using the ID bytes. If you do not know the ID-value programmed into a target chip, there is no way to erase, read or reprogram the chip in-circuit. We recommend not to use this feature during the development process.

Remote Control of FLASHER 5

FLASHER 5 can be remote controlled by automated testers without the need of a connection to PC and Flashers PC program. Therefore FLASHER 5 is equipped with additional hardware control functions, which are connected to the SUBD9 male connector, normally used as RS232 interface to PC. The following diagram shows the internal remote control circuitry of FLASHER:

flasher 5 remote control

ASCII Command Interface

FLASHER with firmware version 1.84 or above can be controlled without the need of Flashers PC program. FLASHER firmware contains an ASCII command interface function. Any application may send commands via RS232 to Flasher to start programming of target CPU. A manual which describes ASCII command interface can be downloaded from our download page.

Using the Serial Link to Program in Circuit

FLASHER can be used for in circuit programming of supported CPUs, which incorporate built in firmware for serial update of user flash. The target system has to be designed to support this mode of operation. Refer to target specific connection diagrams or Users manuals of your target CPU.

Serial Programming, Technical Details

Serial programming uses a clock synchronous interface. 8 bits of data (1 byte) is transferred at a time. The commands which are used are described in the Renesas manual. In general, the sequence is as follows:

  • FLASHER resets the target system by pulling the /Reset line low for a short period of time (1-2 ms)
  • FLASHER waits for app. 500 ms (tRd)) in order to allow the target system to recover from reset
  • FLASHER checks the BUSY line. If it is active (high level) FLASHER stops with error message 40: Target chip says "BUSY" because it can not communicate with the target system
  • FLASHER outputs one clock (clock changes from high to low and back). BUSY should now be active (high) If it is not active, FLASHER stops with error message 41: Target chip: Busy, does not react
  • FLASHER outputs 7 more data bits ( 7 clock cycles) and wait for BUSY to go low. More data bytes are output (or read) as explained under d)/e)
flasher timing

Flasher 5 Specifications

The clocked synchronous interface from FLASHER to target system has to be connected to the 10 pin dual in line pin connector, (pin 1 is on the top left, marked at the connector) as shown in the diagram.

Pin nr.SignalFunctionSpecification/remarks.
1VCCSPositive supply voltage of targetInput 3.0 .. 5.5V to supply the interface
2BUSYTarget CPU Busy signal output.FLASHER Input with Pull-Up to internal 3.3V
3SCLKTarget CPU Serial clock (input)FLASHER Output, CMOS driver via 220 Ohms
4RxD Target CPU Serial data inputFLASHER Output, CMOS driver via 220 Ohms
5CE Chip enable signal of target CPUFLASHER Input/Output
6 EPMEPM signal of target CPUFLASHER Input/Output
7 GND Common signal ground ---
8RESET RESET signal of target systemFLASHER Output, CMOS driver via 220 Ohms
9CNVssTarget CPU CNVss signal FLASHER analog Output
10TxDTarget CPU Serial data outputFLASHER Input/Output

The pull-up resistors of outputs are connected to VCCS. If RESET of the target system is driven by a reset circuitry with active high driver, RESET output of FLASHER must not be connected directly to CPU reset of target. For M16C/62 or M16C/80 targets you do not have to connect RESET to FLASHER; you can always manually reset your target system after connecting FLASHER.



Target system interface for M16C/62, M16C/80, M32C

flasher 5 target connect m26C 403

Target system interface for M30201

flasher 5 target connect m16C20 403

Target system interface for M16C26, M16C28

flasher 5 target connect m16c26 28 401

Target system interface for M16C26A, M16C29

flasher 5 target connect m16c26a 29 401

Target system interface for M30220

flasher 5 target connect m30220 401

Target system interface for M37906F8

flasher 5 target connectm79 403

Target system interface for M38xx groups

flasher5 target connect M38xx 403

Target system interface for M3803H group

flasher 5 target connect m3803h 401

Target system interface for M38507 groups

flasher 5 target connect m38507 401

Target system interface for M38C2 groups

flasher5 target connect m38c2 401

Target system interface for 7542 groups

flasher5 target connect m37542 401

Target system interface for R8C groups

flasher 5 target connect R8c 401

The Following Table Lists All Major Modifications of Flasher Software

VersionNew featuresImprovements / CorrectionsFlasher type
V2.15Added support for hardware revision 1.3NONEFlasher 5 PRO
V2.14NONEUnder special circumstances the firmware update failed. Fixed. Flasher 5 PRO
V2.12aRange of selectable serial ports increased.A serial com port in the range 1-256 can be selected in the Flasher software.Flasher 5R3 / 5 PRO
V2.12 NONE Under special circumstances the Flasher lost the internal data after a power cycle. Fixed. Flasher 5 PRO
V2.10Support for USB added.
Support for Ethernet added.
The Flasher software can now communicate with the Flasher 5 PRO via USB or Ethernet. On USB the Flasher 5 PRO is identified via serial number. On Ethernet the Flasher 5 PRO can be identified either via IP address or serial number. Flasher 5 PRO
V2.00sWebserver added.
Telnet server added.
Flasher 5 PRO now comes with a webserver. A telnet server is included which allows controlling the Flasher via Ethernet.
The telnet server processes the same commands as used with ASCII mode over UART.
Initially, Flasher 5 PRO connects to the Ethernet using DHCP. The tool 5PRO_UDPDiscover can be used to examine the IP address.
The webserver may then be used to assign a fixed IP address.
Flasher 5 PRO
V2.00sR8C/34W series supported
R8C/34X series supported
R8C/34Y series supported
R8C/34Z series supported
R8C/35D series supported
M16C/63 series, additional devices supported
NONE.Flasher 5R3 / 5 PRO
V2.00qNONE.Firmware update modified for Flasher 5 PRO. The previous version did not allow downgrading to an older version.
Downloading and starting the new firmware V2.00q modifies the bootloader of Flasher 5 PRO which then allows downgrading the firmware.
Flasher 5 PRO
V2.00p Asynchronous serial support for M16C/M32C/R32C
with Flasher 5 PRO.
Programming speed improved for R8C.
Problem with low baud rates for R8C/3x and R8C/Lx devices fixed. Could not be used in previuos versions of the firmware.
Blank check time improved for R8C/3x and R8C/Lx devices. PC software 2.00p and a firmware update to version 2.00p is required to use the improvements.
Flasher 5 PRO
V2.00o R32C series supported
with Flasher 5 PRO.
NONE. Flasher 5 PRO
V2.00nM7900 series supported
with Flasher 5 PRO.
Target reset driver firmware corrected. The push-pull output did not work in previous version.
The reset output was driven in open drain configuration always, regardless the setup options.
Flasher 5 PRO
V2.00mR8C/2K supported.
R8C/2L supported.
NONE.Flasher 5R3 / 5 PRO

10-pin Needle Adapter

J-Link Needle Adapter Needle

SEGGER offers the 10-pin Needle Adapter, which has been designed to connect Flasher 5, Flasher 5 PRO, Flasher ST7 or Flasher STM8 to a PCB which does not come with a mating connector or programming header. The designed pattern with 3 locating pins ensures that the adapter can only be connected in one way.

The 10-pin needle adapter allows manufacturers to save costs and space on their PCBs since there is no need to provide the PCB with additional connectors. It adapts from the 10-pin, 0.1 inch connector to a 10-pin, 0.05 inch needle pattern.

Supported Devices

The following devices are supported by Flasher 5 and Flasher 5 PRO:

MCUFlash Memory SizeRAM SizePackageFlasher 5 R3Flasher 5 PRO
7641 group
M37641F8FP32 KB2560 Bytes80-pin QFP (80P6N-A) (0.8mm pitch)Yes--
M37641F8HP32 KB2560 Bytes80-pin LQFP (80P6Q-A) (0.5mm pitch)Yes--
M16C/1N group
M301N2F8TFP68 KB3 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M16C/20 group
M30201F6FP48 KB2 KB56-pin QFP (56P6S-A) (0.65 mm pitch)Yes--
M30201F6SP48 KB2 KB52-pin SDIP (52P4B) (1.778 mm pitch)Yes--
M30201F6TFP48 KB2 KB56-pin QFP (56P6S-A) (0.65 mm pitch)Yes--
M30201F6TSP48 KB2 KB52-pin SDIP (52P4B) (1.778 mm pitch)Yes--
M30218FCFP128 KB12 KB100-pin QFP (100P6S-A) (0.65 mm pitch)Yes--
M30220FCGP128 KB6 KB144-pin QFP (144P6Q-A) (0.5 mm pitch)Yes--
M16C/24 group
M30245FCGP128 KB64 KB100-pin QFP (100P6Q-A) (0.5mm pitch)YesYes
M16C/26 group
M30262F3GP28 KB1 KB48-pin QFP (48P6Q-A) (0.5 mm pitch)YesYes
M30262F4GP36 KB1 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30262F6GP52 KB2 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30262F8GP68 KB2 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M16C/26A group
M30260F3AGP28 KB1 KB48-pin QFP (48P6Q-A) (0.5 mm pitch)YesYes
M30260F3TGP28 KB1 KB48-pin QFP (48P6Q-A) (0.5 mm pitch)YesYes
M30260F3VGP28 KB1 KB48-pin QFP (48P6Q-A) (0.5 mm pitch)YesYes
M30260F4AGP36 KB1 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30260F4TGP36 KB1 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30260F4VGP36 KB1 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30260F6AGP52 KB2 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30260F6TGP52 KB2 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30260F6VGP52 KB2 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30260F8AGP68 KB2 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30260F8TGP68 KB2 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30260F8VGP68 KB2 KB48-pin QFP (48P6Q-A) (0.5mm pitch)YesYes
M30263F3AFP28 KB1 KB42-pin SSOP (42P2R) (0.8mm pitch)YesYes
M30263F4AFP36 KB1 KB42-pin SSOP (42P2R) (0.8mm pitch)YesYes
M30263F6AFP52 KB2 KB42-pin SSOP (42P2R) (0.8mm pitch)YesYes
M30263F8AFP68 KB2 KB42-pin SSOP (42P2R) (0.8mm pitch)YesYes
M16C/28 group
M30280F6HP52 KB4 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30280F6THP52 KB4 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30280F6VHP52 KB4 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30280F8HP68 KB4 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30280F8THP68 KB4 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30280F8VHP68 KB4 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30280FAHP100 KB8 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30280FATHP100 KB8 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30280FAVHP100 KB8 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30280FCHP132 KB12 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30281F6HP52 KB4 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30281F6THP52 KB4 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30281F6VHP52 KB4 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30281F8HP68 KB4 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30281F8THP68 KB4 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30281F8VHP68 KB4 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30281FAHP100 KB8 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30281FATHP100 KB8 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30281FAVHP100 KB8 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30281FCHP132 KB12 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M16C/28B group
M30280FCBHP132 KB12 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30281FCBHP132 KB12 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M16C/29 group
M30290F8HP68 KB4 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30290F8THP68 KB4 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30290F8VHP68 KB4 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30290FAHP100 KB8 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30290FATHP100 KB8 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30290FAVHP100 KB8 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30290FCHP132 KB12 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30290FCTHP132 KB12 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30290FCVHP132 KB12 KB80-pin LQFP (80P6Q-A) (0.5mm pitch)YesYes
M30291F8HP68 KB4 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30291F8THP68 KB4 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30291F8VHP68 KB4 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30291FAHP100 KB8 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30291FATHP100 KB8 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30291FAVHP100 KB8 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30291FCHP132 KB12 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30291FCTHP132 KB12 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M30291FCVHP132 KB12 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)YesYes
M16C/56 group
R5F35620JFE64 KB4 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35620KFE64 KB4 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35623JFE96 KB8 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35623KFE96 KB8 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35626JFE128 KB12 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35626KFE128 KB12 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F3562EJFE256 KB20 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F3562EKFE256 KB20 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35630JFF64 KB4 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35630KFF64 KB4 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35633JFF96 KB8 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35633KFF96 KB8 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35636JFF128 KB12 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35636KFF128 KB12 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F3563EJFF256 KB20 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F3563EKFF256 KB20 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
M16C/57 group
R5F35MAEJFB256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F35MBEJFE256 KB20 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
M16C/5L group
R5F35L20JFE64 KB4 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35L20KFE64 KB4 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35L23JFE96 KB8 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35L23KFE96 KB8 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35L26JFE128 KB12 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35L26KFE128 KB12 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35L2EJFE256 KB20 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35L2EKFE256 KB20 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F35L30JFF64 KB4 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35L30KFF64 KB4 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35L33JFF96 KB8 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35L33KFF96 KB8 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35L36JFF128 KB12 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35L36KFF128 KB12 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35L3EJFF256 KB20 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
R5F35L3EKFF256 KB20 KB64-pin (PLQP0064KB-A) (0.5 mm pitch)YesYes
M16C/62 group
M30620FCTFP128 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30621FCTGP128 KB10 KB80-pin QFP (80P6S-A) (0.65 mm pitch)YesYes
M30624FGFP256 KB20 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30624FGGP256 KB20 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30625FGGP256 KB20 KB80-pin QFP (80P6S-A) (0.65 mm pitch)YesYes
M16C/62A group
M30620FCAFP128 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30620FCAGP128 KB10 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30621FCAGP128 KB10 KB80-pin QFP (80P6S-A) (0.65 mm pitch)YesYes
M30624FGAFP256 KB20 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30624FGAGP256 KB20 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30625FGAGP256 KB20 KB80-pin QFP (80P6S-A) (0.65 mm pitch)YesYes
M16C/62L group
M30624FGLFP256 KB20 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30624FGLGP256 KB20 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30625FGLGP256 KB20 KB80-pin QFP (80P6S-A) (0.65 mm pitch)YesYes
M16C/62M group
M30620FCMFP128 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30620FCMGP128 KB10 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30621FCMGP128 KB10 KB80-pin QFP (80P6S-A) (0.65 mm pitch)YesYes
M30624FGMFP256 KB20 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30624FGMGP256 KB20 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30625FGMGP256 KB20 KB80-pin QFP (80P6S-A) (0.65 mm pitch)YesYes
M16C/62N group
M30620FCNFP128 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30620FCNGP128 KB10 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30621FCNGP128 KB10 KB80-pin QFP (80P6S-A) (0.65 mm pitch)YesYes
M30624FGNFP256 KB20 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30624FGNGP256 KB20 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30625FGNGP256 KB20 KB80-pin QFP (80P6S-A) (0.65 mm pitch)YesYes
M3062GF8NFP64 KB8 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M3062GF8NGP64 KB8 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M3062MF8NGP64 KB8 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M16C/62P group
M30620FCPFP128 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30620FCPGP128 KB10 KB100-pin LQFP (100P6Q-A) (0.5mm pitch)YesYes
M30622F8PFP64 KB4 KB100-pin QFP (100P6S-A) (0.65mm pitch)YesYes
M30622F8PGP64 KB4 KB100-pin LQFP (100P6Q-A) (0.5mm pitch)YesYes
M30624FGPFP256 KB20 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30624FGPGP256 KB20 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30626FHPFP384 KB31 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30626FHPGP384 KB31 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30626FJPFP512 KB31 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30626FJPGP512 KB31 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30627FHPGP384 KB31 KB128-pin LQFP (128P6Q-A) (0.5 mm pitch)YesYes
M30627FJPGP512 KB31 KB128-pin LQFP (128P6Q-A) (0.5 mm pitch)YesYes
M3062LFGPFP256 KB20 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M3062LFGPGP256 KB20 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M16C/63 group
R5F36306DFA128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36306DFB128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36306NFA128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36306NFB128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3630EDFA256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3630EDFB256 KB20 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3630ENFA256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3630ENFB256 KB20 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36326DFE128 KB12 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F36326NFE128 KB12 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F3632EDFE256 KB20 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F3632ENFE256 KB20 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F363A6DFA128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F363A6DFB128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F363A6NFA128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F363A6NFB128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F363A6NLG128 KB12 KB100-pin (PTLG0100KA-A) (0.5 mm BGA)YesYes
R5F363AEDFA256 KB20 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F363AEDFB256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F363AENFA256 KB20 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F363AENFB256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F363AENLG256 KB20 KB100-pin (PTLG0100KA-A) (0.5 mm BGA)YesYes
R5F363AKDFA384 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F363AKDFB384 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F363AKNFA384 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F363AKNFB384 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F363AKNLG384 KB31 KB100-pin (PTLG0100KA-A) (0.5 mm BGA)YesYes
R5F363AMDFA512 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F363AMDFB512 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F363AMNFA512 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F363AMNFB512 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F363AMNLG512 KB31 KB100-pin (PTLG0100KA-A) (0.5 mm BGA)YesYes
R5F363B6DFE128 KB12 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F363B6NFE128 KB12 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F363BEDFE256 KB20 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
R5F363BENFE256 KB20 KB80-pin (PLQP0080KB-A) (0.5 mm pitch)YesYes
M16C/64 group
R5F36406DFA128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36406DFB128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36406NFA128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36406NFB128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3640DDFA256 KB16 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3640DDFB256 KB16 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3640DNFA256 KB16 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3640DNFB256 KB16 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3640MDFA512 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3640MDFB512 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3640MNFA512 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3640MNFB512 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
M16C/64A group
R5F364A6DFA128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F364A6DFB128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F364A6NFA128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F364A6NFB128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F364AEDFA256 KB20 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F364AEDFB256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F364AENFA256 KB20 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F364AENFB256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F364AMDFA512 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F364AMDFB512 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F364AMNFA512 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F364AMNFB512 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
M16C/65 group
R5F36506DFA128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36506DFB128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36506NFA128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36506NFB128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3650EDFA256 KB20 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3650EDFB256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3650ENFA256 KB20 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3650ENFB256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3650KDFA384 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3650KDFB384 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3650KNFA384 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3650KNFB384 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3650MDFA512 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3650MDFB512 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3650MNFA512 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3650MNFB512 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3650RDFA640 KB47 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3650RDFB640 KB47 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3650RNFA640 KB47 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3650RNFB640 KB47 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3650TDFA768 KB47 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3650TDFB768 KB47 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3650TNFA768 KB47 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F3650TNFB768 KB47 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F3651EDFC256 KB20 KB128-pin (PLQP0128KB-A) (0.5 mm pitch)YesYes
R5F3651ENFC256 KB20 KB128-pin (PLQP0128KB-A) (0.5 mm pitch)YesYes
R5F3651KDFC384 KB31 KB128-pin (PLQP0128KB-A) (0.5 mm pitch)YesYes
R5F3651KNFC384 KB31 KB128-pin (PLQP0128KB-A) (0.5 mm pitch)YesYes
R5F3651MDFC512 KB31 KB128-pin (PLQP0128KB-A) (0.5 mm pitch)YesYes
R5F3651MNFC512 KB31 KB128-pin (PLQP0128KB-A) (0.5 mm pitch)YesYes
R5F3651RDFC640 KB47 KB128-pin (PLQP0128KB-A) (0.5 mm pitch)YesYes
R5F3651RNFC640 KB47 KB128-pin (PLQP0128KB-A) (0.5 mm pitch)YesYes
R5F3651TDFC768 KB47 KB128-pin (PLQP0128KB-A) (0.5 mm pitch)YesYes
R5F3651TNFC768 KB47 KB128-pin (PLQP0128KB-A) (0.5 mm pitch)YesYes
R5F36526DFP128 KB12 KB80-pin (PLQP0080JA-A) (0.5 mm pitch)YesYes
R5F36526NFP128 KB12 KB80-pin (PLQP0080JA-A) (0.5 mm pitch)YesYes
M16C/6C group
R5F36CA6DFA128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36CA6DFB128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36CA6NFA128 KB12 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36CA6NFB128 KB12 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36CAEDFA256 KB20 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36CAEDFB256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36CAENFA256 KB20 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36CAENFB256 KB20 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36CAKDFA384 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36CAKDFB384 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36CAKNFA384 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36CAKNFB384 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36CAMDFA512 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36CAMDFB512 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
R5F36CAMNFA512 KB31 KB100-pin (PRQP0100JD-B) (0.65 mm pitch)YesYes
R5F36CAMNFB512 KB31 KB100-pin (PLQP0100KB-A) (0.5 mm pitch)YesYes
M16C/6N group
M306N0FCFP128 KB5 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M306N0FGFP256 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M306N1FCFP128 KB5 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M16C/6N4 group
M306N4FCTFP128 KB5 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M306N4FCVFP128 KB5 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M306N4FGTFP256 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M306N4FGVFP256 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M16C/6N5 group
M306N5FCFP128 KB5 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M306N5FCGP128 KB5 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M306N5FCTFP8 KB5 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M306N5FCTGP128 KB5 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M306N5FCVFP8 KB5 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M306N5FCVGP128 KB5 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M16C/6NA group
M306NAFGTFP256 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M306NAFGVFP256 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M16C/6NB group
M306NBFCTFP128 KB5 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M306NBFCVFP128 KB5 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M16C/6NK group
M306NKFHGP384 KB31 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M306NKFJTGP512 KB31 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M16C/6NL group
M306NLFHGP384 KB31 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M306NLFJGP512 KB31 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M16C/6S group
M306S0AGP96 KB24 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M16C/6V group
M306V7FGFP256 KB10 KB100-pin (100P6S-A)YesYes
M16C/80 group
M30800FCFP128 KB10 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30800FCGP128 KB10 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30802FCGP128 KB10 KB144-pin LQFP (144P6Q) (0.5 mm pitch)YesYes
M30803FGFP256 KB20 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30803FGGP256 KB20 KB100-pin LQFP (100P6Q-A) (0.5 mm pitch)YesYes
M30805FGGP256 KB20 KB144-pin LQFP (144P6Q) (0.5 mm pitch)YesYes
M32C/83 group
M30833FJFP512 KB31 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30833FJGP512 KB31 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30835FJGP512 KB31 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M32C/84 group
M30843FHFP384 KB24 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30843FHGP384 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30843FHTGP384 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30843FJFP512 KB24 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30843FJGP512 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30843FJTGP512 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30843FWFP320 KB24 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30843FWGP320 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30843FWTGP320 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30845FHGP384 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30845FHTGP384 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30845FJGP512 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30845FJTGP512 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30845FWGP320 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30845FWTGP4 KB24 KB100-pin/144-pinYesYes
M30845FWTGP320 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M32C/85 group
M30853FHFP384 KB24 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30853FHGP384 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30853FHTGP384 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30853FJFP512 KB24 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30853FJGP512 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30853FJTGP512 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30853FWFP320 KB24 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30853FWGP320 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30853FWTGP320 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30855FHGP384 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30855FHTGP384 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30855FJGP512 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30855FJTGP512 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30855FWGP320 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30855FWTGP4 KB24 KB100-pin/144-pinYesYes
M30855FWTGP320 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M32C/86 group
M30863FJGP512 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30865FJGP512 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30865FJTGP4 KB24 KB100-pin/144-pinYesYes
M30865FJTGP512 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M32C/87 group
M30873FHGP384 KB24 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30875FHGP384 KB24 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30876FJGP512 KB31 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30878FJGP512 KB31 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30879FKGP768 KB48 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30879FLFP1024 KB48 KB100-pin (100P6S-A) (0.65 mm pitch)YesYes
M30879FLGP1024 KB48 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M3087BFKGP768 KB48 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M3087BFLGP4 KB24 KB100-pin/144-pinYesYes
M3087BFLGP1024 KB48 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M32C/88 group
M30880FHTGP384 KB18 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30880FJTGP512 KB18 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30880FWTGP320 KB18 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30882FHTGP384 KB18 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30882FJTGP512 KB18 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M30882FWTGP4 KB18 KB100-pin/144-pinYesYes
M30882FWTGP320 KB18 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M32C/95 group
M30953FJTGP512 KB32 KB100-pin (100P6Q-A) (0.5 mm pitch)YesYes
M30955FJTGP512 KB32 KB144-pin (144P6Q-A) (0.5 mm pitch)YesYes
M3095xFJTGP8 KB32 KB100-pin/144-pinYesYes
M37542 group
M37542F8FP32 KB1 KB42-pin FP (42P2R-A)Yes--
M3803 group
M38039FFFP60 KB2 KB64-pin QFP (64P6N-A) (0.8 mm pitch)Yes--
M38039FFHP60 KB2 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)Yes--
M38039FFSP60 KB2 KB64-pin SDIP (64P4B)Yes--
M3803H group
M38039FFHFP60 KB2 KB64-pin QFP (64P6N) (0.8mm pitch)Yes--
M38039FFHHP60 KB2 KB64-pin QFP (64P6Q) (0.5mm pitch)Yes--
M38039FFHKP60 KB2 KB64-pin QFP (64P6U-A) (0.8mm pitch)Yes--
M38039FFHSP60 KB2 KB64-pin SDIP (64P4B)Yes--
M3803L group
M38039FFLHP60 KB2 KB64-pin QFP (64P6Q) (0.5mm pitch)Yes--
M38039FFLKP60 KB2 KB64-pin QFP (64P6U-A) (0.8mm pitch)Yes--
M38039FFLSP60 KB2 KB64-pin SDIP (64P4B)Yes--
M38039FFLWG60 KB2 KB64-pin BGA (64F0G) (0.65mm pitch)Yes--
M3804 group
M38049FFFP60 KB2 KB64-pin QFP (64P6N-A) (0.8 mm pitch)Yes--
M38049FFHP60 KB2 KB64-pin LQFP (64P6Q-A) (0.5 mm pitch)Yes--
M38049FFSP60 KB2 KB64-pin SDIP (64P4B)Yes--
M3804H group
M38049FFHFP60 KB2 KB64-pin QFP (64P6N) (0.8mm pitch)Yes--
M38049FFHSP60 KB2 KB64-pin SDIP (64P4B)Yes--
M38507 group
M38507F8FP32 KB1 KB42-pin FP (42P2R-A)Yes--
M3886 group
M38869FFAHP60 KB2 KB80-pin QFP (80P6Q-A) (0.5 mm pitch)Yes--
M38C2 group
M38C29FFFP60 KB2 KB64-pin QFP (64P6U-A) (0.8mm pitch)Yes--
M38C29FFHP60 KB2 KB64-pin QFP (64P6Q-A) (0.5mm pitch)Yes--
M38D2 group
M38D29FFFP60 KB2 KB64-pin QFP (64P6U-A) (0.8mm pitch)Yes--
M38D29FFHP60 KB2 KB64-pin QFP (64P6Q-A) (0.5mm pitch)Yes--
M38K2 group
M38K29F8FP32 KB2 KB64-pin (64P6U-A) (0.8 mm pitch)Yes--
M38K29F8HP32 KB2 KB64-pin (64P6Q-A) (0.5 mm pitch)Yes--
M7900 group
M37906F8CFP60 KB3 KBSSOP42, 450mil, (0.8mm pitch)YesYes
M37906F8CSP60 KB3 KBSDIP42, 600mil, (1.778mm pitch)YesYes
R32C/111 group
R5F64110xFB256 KB63 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64111xFB384 KB63 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64112xFB512 KB63 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64114xFB256 KB40 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64115xFB384 KB40 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64116xFB512 KB40 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R32C/116 group
R5F64165xFB384 KB40 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64165xFD384 KB40 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64166xFB512 KB40 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64166xFD512 KB40 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64167xFB640 KB48 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64167xFD640 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64168xFB768 KB48 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64168xFD768 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64169xFB1024 KB63 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64169xFD1024 KB63 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R32C/117 group
R5F64175xFB384 KB40 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64175xFD384 KB40 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64176xFB512 KB40 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64176xFD512 KB40 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64177xFB640 KB48 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64177xFD640 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64178xFB768 KB48 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64178xFD768 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64179xFB1024 KB63 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64179xFD1024 KB63 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R32C/118 group
R5F64185xFB384 KB48 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64185xFD384 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64186xFB512 KB48 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64186xFD512 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64187xFB640 KB48 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64187xFD640 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64188xFB768 KB48 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64188xFD768 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64189xFB1024 KB63 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64189xFD1024 KB63 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R32C/120 group
R5F64200xFB128 KB12 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64201xFB256 KB20 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F6420ExFB128 KB12 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F6420FxFB256 KB20 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R32C/121 group
R5F64210xFB128 KB12 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64211xFB256 KB20 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64212xFB384 KB24 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F64213xFB512 KB32 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F6421ExFB128 KB12 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F6421FxFB256 KB20 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F6421GxFB384 KB24 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R5F6421HxFB512 KB32 KB100-pin LQFP 14x14 (PLQP0100KB-A) (0.5mm pitch)YesYes
R32C/133 group
R5F64331xFD256 KB20 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64332xFD384 KB24 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64333xFD512 KB32 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R32C/134 group
R5F64341xFD256 KB20 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64342xFD384 KB24 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64343xFD512 KB32 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R32C/151 group
R5F64514xFB768 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64515xFB1024 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6451MxFB768 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6451NxFB1024 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R32C/152 group
R5F64524xFB768 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64525xFB1024 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6452MxFB768 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6452NxFB1024 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R32C/153 group
R5F64534xFB768 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64535xFB1024 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6453MxFB768 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6453NxFB1024 KB48 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R32C/156 group
R5F64561xFB256 KB20 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64562xFB384 KB24 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64563xFB512 KB32 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6456FxFB256 KB20 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6456GxFB384 KB24 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6456HxFB512 KB32 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R32C/157 group
R5F64571xFB256 KB20 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64572xFB384 KB24 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F64573xFB512 KB32 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6457FxFB256 KB20 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6457GxFB384 KB24 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R5F6457HxFB512 KB32 KB144-pin LQFP 20x20 (PLQP0144KA-A) (0.5mm pitch)YesYes
R32C/160 group
R5F64600xFP128 KB12 KB80-pin LQFP 12x12 (PLQP0080KB-A) (0.5mm pitch)YesYes
R5F64601xFP256 KB20 KB80-pin LQFP 12x12 (PLQP0080KB-A) (0.5mm pitch)YesYes
R5F6460ExFP128 KB12 KB80-pin LQFP 12x12 (PLQP0080KB-A) (0.5mm pitch)YesYes
R5F6460FxFP256 KB20 KB80-pin LQFP 12x12 (PLQP0080KB-A) (0.5mm pitch)YesYes
R32C/161 group
R5F64610xFP128 KB12 KB80-pin LQFP 12x12 (PLQP0080KB-A) (0.5mm pitch)YesYes
R5F64611xFP256 KB20 KB80-pin LQFP 12x12 (PLQP0080KB-A) (0.5mm pitch)YesYes
R5F6461ExFP128 KB12 KB80-pin LQFP 12x12 (PLQP0080KB-A) (0.5mm pitch)YesYes
R5F6461FxFP256 KB20 KB80-pin LQFP 12x12 (PLQP0080KB-A) (0.5mm pitch)YesYes
R8C/14 group
R5F21142DSP8 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F21142SP8 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F21143DSP12 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F21143SP12 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F21144DSP16 KB1 KBLSSOP 20-pin 0.65YesYes
R5F21144SP16 KB1 KBLSSOP 20-pin 0.65YesYes
R8C/15 group
R5F21152DSP10 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F21152SP10 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F21153DSP14 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F21153SP14 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F21154DSP18 KB1 KBLSSOP 20-pin 0.65YesYes
R5F21154SP18 KB1 KBLSSOP 20-pin 0.65YesYes
R8C/18 group
R5F21181DD4 KB384 BytesSDIP 20-pin 1.78YesYes
R5F21181DSP4 KB384 BytesLSSOP 20-pin 0.65YesYes
R5F21181SP4 KB384 BytesLSSOP 20-pin 0.65YesYes
R5F21182DD8 KB512 BytesSDIP 20-pin 1.78YesYes
R5F21182DSP8 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F21182NP8 KB512 BytesP-HWQFN28-5x5-0.50YesYes
R5F21182SP8 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F21183DD12 KB768 BytesSDIP 20-pin 1.78YesYes
R5F21183DSP12 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F21183NP12 KB768 BytesP-HWQFN28-5x5-0.50YesYes
R5F21183SP12 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F21184DD16 KB1 KBSDIP 20-pin 1.78YesYes
R5F21184DSP16 KB1 KBLSSOP 20-pin 0.65YesYes
R5F21184NP16 KB1 KBP-HWQFN28-5x5-0.50YesYes
R5F21184SP16 KB1 KBLSSOP 20-pin 0.65YesYes
R8C/19 group
R5F21191DD6 KB384 BytesSDIP 20-pin 1.78YesYes
R5F21191DSP6 KB384 BytesLSSOP 20-pin 0.65YesYes
R5F21191SP6 KB384 BytesLSSOP 20-pin 0.65YesYes
R5F21192DD10 KB512 BytesSDIP 20-pin 1.78YesYes
R5F21192DSP10 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F21192NP10 KB512 BytesP-HWQFN28-5x5-0.50YesYes
R5F21192SP10 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F21193DD14 KB768 BytesSDIP 20-pin 1.78YesYes
R5F21193DSP14 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F21193NP14 KB768 BytesP-HWQFN28-5x5-0.50YesYes
R5F21193SP14 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F21194DD18 KB1 KBSDIP 20-pin 1.78YesYes
R5F21194DSP18 KB1 KBLSSOP 20-pin 0.65YesYes
R5F21194NP18 KB1 KBP-HWQFN28-5x5-0.50YesYes
R5F21194SP18 KB1 KBLSSOP 20-pin 0.65YesYes
R8C/1A group
R5F211A1DD4 KB384 BytesSDIP 20-pin 1.78YesYes
R5F211A1DSP4 KB384 BytesLSSOP 20-pin 0.65YesYes
R5F211A1SP4 KB384 BytesLSSOP 20-pin 0.65YesYes
R5F211A2DD8 KB512 BytesSDIP 20-pin 1.78YesYes
R5F211A2DSP8 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F211A2NP8 KB512 BytesP-HWQFN28-5x5-0.50YesYes
R5F211A2SP8 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F211A3DD12 KB768 BytesSDIP 20-pin 1.78YesYes
R5F211A3DSP12 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F211A3NP12 KB768 BytesP-HWQFN28-5x5-0.50YesYes
R5F211A3SP12 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F211A4DD16 KB1 KBSDIP 20-pin 1.78YesYes
R5F211A4DSP16 KB1 KBLSSOP 20-pin 0.65YesYes
R5F211A4NP16 KB1 KBP-HWQFN28-5x5-0.50YesYes
R5F211A4SP16 KB1 KBLSSOP 20-pin 0.65YesYes
R8C/1B group
R5F211B1DD6 KB384 BytesSDIP 20-pin 1.78YesYes
R5F211B1DSP6 KB384 BytesLSSOP 20-pin 0.65YesYes
R5F211B1SP6 KB384 BytesLSSOP 20-pin 0.65YesYes
R5F211B2DD10 KB512 BytesSDIP 20-pin 1.78YesYes
R5F211B2DSP10 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F211B2NP10 KB512 BytesP-HWQFN28-5x5-0.50YesYes
R5F211B2SP10 KB512 BytesLSSOP 20-pin 0.65YesYes
R5F211B3DD14 KB768 BytesSDIP 20-pin 1.78YesYes
R5F211B3DSP14 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F211B3NP14 KB768 BytesP-HWQFN28-5x5-0.50YesYes
R5F211B3SP14 KB768 BytesLSSOP 20-pin 0.65YesYes
R5F211B4DD18 KB1 KBSDIP 20-pin 1.78YesYes
R5F211B4DSP18 KB1 KBLSSOP 20-pin 0.65YesYes
R5F211B4NP18 KB1 KBP-HWQFN28-5x5-0.50YesYes
R5F211B4SP18 KB1 KBLSSOP 20-pin 0.65YesYes
R8C/22 group
R5F21226JFP32 KB2 KBLQPF48 7x7 48-pin 0.50YesYes
R5F21226KFP32 KB2 KBLQPF48 7x7 48-pin 0.50YesYes
R5F21227JFP48 KB2560 BytesLQPF48 7x7 48-pin 0.50YesYes
R5F21227KFP48 KB2560 BytesLQPF48 7x7 48-pin 0.50YesYes
R5F21228JFP64 KB3 KBLQPF48 7x7 48-pin 0.50YesYes
R5F21228KFP64 KB3 KBLQPF48 7x7 48-pin 0.50YesYes
R5F2122AJFP96 KB5 KBLQPF48 7x7 48-pin 0.50YesYes
R5F2122AKFP96 KB5 KBLQPF48 7x7 48-pin 0.50YesYes
R5F2122CJFP128 KB6 KBLQPF48 7x7 48-pin 0.50YesYes
R5F2122CKFP128 KB6 KBLQPF48 7x7 48-pin 0.50YesYes
R8C/23 group
R5F21236JFP34 KB2 KBLQPF48 7x7 48-pin 0.50YesYes
R5F21236KFP34 KB2 KBLQPF48 7x7 48-pin 0.50YesYes
R5F21237JFP50 KB2560 BytesLQPF48 7x7 48-pin 0.50YesYes
R5F21237KFP50 KB2560 BytesLQPF48 7x7 48-pin 0.50YesYes
R5F21238JFP66 KB3 KBLQPF48 7x7 48-pin 0.50YesYes
R5F21238KFP66 KB3 KBLQPF48 7x7 48-pin 0.50YesYes
R5F2123AJFP98 KB5 KBLQPF48 7x7 48-pin 0.50YesYes
R5F2123AKFP98 KB5 KBLQPF48 7x7 48-pin 0.50YesYes
R5F2123CJFP130 KB6 KBLQPF48 7x7 48-pin 0.50YesYes
R5F2123CKFP130 KB6 KBLQPF48 7x7 48-pin 0.50YesYes
R8C/24 group
R5F21244SDFP16 KB1 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21244SNFP16 KB1 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21244SNLG16 KB1 KBTFLGA64-6x6YesYes
R5F21245SDFP24 KB2 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21245SNFP24 KB2 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21246SDFP32 KB2 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21246SNFP32 KB2 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21246SNLG32 KB2 KBTFLGA64-6x6YesYes
R5F21247SDFP48 KB2560 BytesLQFP52 10x10 52-pin 0.65YesYes
R5F21247SNFP48 KB2560 BytesLQFP52 10x10 52-pin 0.65YesYes
R5F21248SDFP64 KB3 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21248SNFP64 KB3 KBLQFP52 10x10 52-pin 0.65YesYes
R8C/25 group
R5F21254SDFP18 KB1 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21254SNFP18 KB1 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21254SNLG18 KB1 KBTFLGA64-6x6YesYes
R5F21255SDFP26 KB2 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21255SNFP26 KB2 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21256SDFP34 KB2 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21256SNFP34 KB2 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21256SNLG34 KB2 KBTFLGA64-6x6YesYes
R5F21257SDFP50 KB2560 BytesLQFP52 10x10 52-pin 0.65YesYes
R5F21257SNFP50 KB2560 BytesLQFP52 10x10 52-pin 0.65YesYes
R5F21258SDFP66 KB3 KBLQFP52 10x10 52-pin 0.65YesYes
R5F21258SNFP66 KB3 KBLQFP52 10x10 52-pin 0.65YesYes
R8C/26 group
R5F21262SDFP8 KB512 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R5F21262SNFP8 KB512 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R5F21264SDFP16 KB1 KBPLQ32 7x7 32-pin 0.8mmYesYes
R5F21264SNFP16 KB1 KBPLQ32 7x7 32-pin 0.8mmYesYes
R5F21265SDFP24 KB1536 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R5F21265SNFP24 KB1536 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R5F21266SDFP32 KB1536 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R5F21266SNFP32 KB1536 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R8C/27 group
R5F21272SDFP10 KB512 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R5F21272SNFP10 KB512 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R5F21274SDFP18 KB1 KBPLQ32 7x7 32-pin 0.8mmYesYes
R5F21274SNFP18 KB1 KBPLQ32 7x7 32-pin 0.8mmYesYes
R5F21275SDFP26 KB1536 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R5F21275SNFP26 KB1536 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R5F21276SDFP34 KB1536 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R5F21276SNFP34 KB1536 BytesPLQ32 7x7 32-pin 0.8mmYesYes
R8C/28 group
R5F21282SDSP8 KB512 BytesPLSP0020JB-A 20pin 0.65mmYesYes
R5F21282SNSP8 KB512 BytesPLSP0020JB-A 20pin 0.65mmYesYes
R5F21284JSP16 KB1 KBPLSP0020JB-A 20pin 0.65mmYesYes
R5F21284KSP16 KB1 KBPLSP0020JB-A 20pin 0.65mmYesYes
R5F21284SDSP16 KB1 KBPLSP0020JB-A 20pin 0.65mmYesYes
R5F21284SNSP16 KB1 KBPLSP0020JB-A 20pin 0.65mmYesYes
R8C/29 group
R5F21292SDSP10 KB512 BytesPLSP0020JB-A 20pin 0.65mmYesYes
R5F21292SNSP10 KB512 BytesPLSP0020JB-A 20pin 0.65mmYesYes
R5F21294JSP18 KB1 KBPLSP0020JB-A 20pin 0.65mmYesYes
R5F21294KSP18 KB1 KBPLSP0020JB-A 20pin 0.65mmYesYes
R5F21294SDSP18 KB1 KBPLSP0020JB-A 20pin 0.65mmYesYes
R5F21294SNSP18 KB1 KBPLSP0020JB-A 20pin 0.65mmYesYes
R8C/2A group
R5F212A7SDFA48 KB2560 BytesP-LQFP64-14x14-0.80YesYes
R5F212A7SDFP48 KB2560 BytesP-LQFP64-10x10-0.50YesYes
R5F212A7SNFA48 KB2560 BytesP-LQFP64-14x14-0.80YesYes
R5F212A7SNFP48 KB2560 BytesP-LQFP64-10x10-0.50YesYes
R5F212A8SDFA64 KB3 KBP-LQFP64-14x14-0.80YesYes
R5F212A8SDFP64 KB3 KBP-LQFP64-10x10-0.50YesYes
R5F212A8SNFA64 KB3 KBP-LQFP64-14x14-0.80YesYes
R5F212A8SNFP64 KB3 KBP-LQFP64-10x10-0.50YesYes
R5F212AASDFA96 KB7 KBP-LQFP64-14x14-0.80YesYes
R5F212AASDFP96 KB7 KBP-LQFP64-10x10-0.50YesYes
R5F212AASNFA96 KB7 KBP-LQFP64-14x14-0.80YesYes
R5F212AASNFP96 KB7 KBP-LQFP64-10x10-0.50YesYes
R5F212ACSDFA128 KB7680 BytesP-LQFP64-14x14-0.80YesYes
R5F212ACSDFP128 KB7680 BytesP-LQFP64-10x10-0.50YesYes
R5F212ACSNFA128 KB7680 BytesP-LQFP64-14x14-0.80YesYes
R5F212ACSNFP128 KB7680 BytesP-LQFP64-10x10-0.50YesYes
R8C/2B group
R5F212B7SDFA50 KB2560 BytesP-LQFP64-14x14-0.80YesYes
R5F212B7SDFP50 KB2560 BytesP-LQFP64-10x10-0.50YesYes
R5F212B7SNFA50 KB2560 BytesP-LQFP64-14x14-0.80YesYes
R5F212B7SNFP50 KB2560 BytesP-LQFP64-10x10-0.50YesYes
R5F212B8SDFA66 KB3 KBP-LQFP64-14x14-0.80YesYes
R5F212B8SDFP66 KB3 KBP-LQFP64-10x10-0.50YesYes
R5F212B8SNFA66 KB3 KBP-LQFP64-14x14-0.80YesYes
R5F212B8SNFP66 KB3 KBP-LQFP64-10x10-0.50YesYes
R5F212BASDFA98 KB7 KBP-LQFP64-14x14-0.80YesYes
R5F212BASDFP98 KB7 KBP-LQFP64-10x10-0.50YesYes
R5F212BASNFA98 KB7 KBP-LQFP64-14x14-0.80YesYes
R5F212BASNFP98 KB7 KBP-LQFP64-10x10-0.50YesYes
R5F212BCSDFA130 KB7680 BytesP-LQFP64-14x14-0.80YesYes
R5F212BCSDFP130 KB7680 BytesP-LQFP64-10x10-0.50YesYes
R5F212BCSNFA130 KB7680 BytesP-LQFP64-14x14-0.80YesYes
R5F212BCSNFP130 KB7680 BytesP-LQFP64-10x10-0.50YesYes
R8C/2C group
R5F212C7SDFP48 KB2560 BytesP-LQFP80 12x12 80-pin 0.50YesYes
R5F212C7SNFP48 KB2560 BytesP-LQFP80 12x12 80-pin 0.50YesYes
R5F212C8SDFP64 KB3 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F212C8SNFP64 KB3 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F212CASDFP96 KB7 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F212CASNFP96 KB7 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F212CCSDFP128 KB7680 BytesP-LQFP80 12x12 80-pin 0.50YesYes
R5F212CCSNFP128 KB7680 BytesP-LQFP80 12x12 80-pin 0.50YesYes
R8C/2D group
R5F212D7SDFP50 KB2560 BytesP-LQFP80 12x12 80-pin 0.50YesYes
R5F212D7SNFP50 KB2560 BytesP-LQFP80 12x12 80-pin 0.50YesYes
R5F212D8SDFP66 KB3 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F212D8SNFP66 KB3 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F212DASDFP98 KB7 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F212DASNFP98 KB7 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F212DCSDFP130 KB7680 BytesP-LQFP80 12x12 80-pin 0.50YesYes
R5F212DCSNFP130 KB7680 BytesP-LQFP80 12x12 80-pin 0.50YesYes
R8C/2K group
R5F212K2SDFP8 KB1 KBP-LQFP32-7x7-0.80YesYes
R5F212K2SNFP8 KB1 KBP-LQFP32-7x7-0.80YesYes
R5F212K4SDFP16 KB1536 BytesP-LQFP32-7x7-0.80YesYes
R5F212K4SNFP16 KB1536 BytesP-LQFP32-7x7-0.80YesYes
R8C/2L group
R5F212L2SDFP10 KB1 KBP-LQFP32-7x7-0.80YesYes
R5F212L2SNFP10 KB1 KBP-LQFP32-7x7-0.80YesYes
R5F212L4SDFP18 KB1536 BytesP-LQFP32-7x7-0.80YesYes
R5F212L4SNFP18 KB1536 BytesP-LQFP32-7x7-0.80YesYes
R8C/32A group
R5F21321ADSP8 KB512 BytesP-LSSOP20-4.4x6.5-0.65YesYes
R5F21321ANSP8 KB512 BytesP-LSSOP20-4.4x6.5-0.65YesYes
R5F21322ADSP11 KB1 KBP-LSSOP20-4.4x6.5-0.65YesYes
R5F21322ANSP11 KB1 KBP-LSSOP20-4.4x6.5-0.65YesYes
R5F21324ADSP20 KB1536 BytesP-LSSOP20-4.4x6.5-0.65YesYes
R5F21324ANSP20 KB1536 BytesP-LSSOP20-4.4x6.5-0.65YesYes
R8C/32C group
R5F21321CDSP8 KB512 BytesP-LSSOP20-4.4x6.5-0.65YesYes
R5F21321CNSP8 KB512 BytesP-LSSOP20-4.4x6.5-0.65YesYes
R5F21322CDSP11 KB1 KBP-LSSOP20-4.4x6.5-0.65YesYes
R5F21322CNSP11 KB1 KBP-LSSOP20-4.4x6.5-0.65YesYes
R5F21324CDSP20 KB1536 BytesP-LSSOP20-4.4x6.5-0.65YesYes
R5F21324CNSP20 KB1536 BytesP-LSSOP20-4.4x6.5-0.65YesYes
R8C/33A group
R5F21331ADFP8 KB512 BytesP-LQFP32-7x7-0.80YesYes
R5F21331ANFP8 KB512 BytesP-LQFP32-7x7-0.80YesYes
R5F21332ADFP12 KB1 KBP-LQFP32-7x7-0.80YesYes
R5F21332ANFP12 KB1 KBP-LQFP32-7x7-0.80YesYes
R5F21334ADFP20 KB1536 BytesP-LQFP32-7x7-0.80YesYes
R5F21334ANFP20 KB1536 BytesP-LQFP32-7x7-0.80YesYes
R5F21335ADFP28 KB2 KBP-LQFP32-7x7-0.80YesYes
R5F21335ANFP28 KB2 KBP-LQFP32-7x7-0.80YesYes
R5F21336ADFP36 KB2560 BytesP-LQFP32-7x7-0.80YesYes
R5F21336ANFP36 KB2560 BytesP-LQFP32-7x7-0.80YesYes
R8C/33C group
R5F21331CDFP8 KB512 BytesP-LQFP32-7x7-0.80YesYes
R5F21331CNFP8 KB512 BytesP-LQFP32-7x7-0.80YesYes
R5F21332CDFP12 KB1 KBP-LQFP32-7x7-0.80YesYes
R5F21332CNFP12 KB1 KBP-LQFP32-7x7-0.80YesYes
R5F21334CDFP20 KB1536 BytesP-LQFP32-7x7-0.80YesYes
R5F21334CNFP20 KB1536 BytesP-LQFP32-7x7-0.80YesYes
R5F21335CDFP28 KB2 KBP-LQFP32-7x7-0.80YesYes
R5F21335CNFP28 KB2 KBP-LQFP32-7x7-0.80YesYes
R5F21336CDFP36 KB2560 BytesP-LQFP32-7x7-0.80YesYes
R5F21336CNFP36 KB2560 BytesP-LQFP32-7x7-0.80YesYes
R8C/33T group
R5F21334TDFP20 KB1536 BytesP-LQFP32-7x7-0.80YesYes
R5F21334TNFP20 KB1536 BytesP-LQFP32-7x7-0.80YesYes
R5F21335TDFP28 KB2 KBP-LQFP32-7x7-0.80YesYes
R5F21335TNFP28 KB2 KBP-LQFP32-7x7-0.80YesYes
R5F21336TDFP36 KB2560 BytesP-LQFP32-7x7-0.80YesYes
R5F21336TNFP36 KB2560 BytesP-LQFP32-7x7-0.80YesYes
R8C/34E group
R5F21346ExFP36 KB2560 BytesP-LQFP48 7x7 48-pin 0.50YesYes
R5F21347ExFP52 KB4 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F21348ExFP68 KB6 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134AExFP100 KB8 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134CExFP132 KB10 KBP-LQFP48 7x7 48-pin 0.50YesYes
R8C/34F group
R5F21346FxFP32 KB2560 BytesP-LQFP48 7x7 48-pin 0.50YesYes
R5F21347FxFP48 KB4 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F21348FxFP64 KB6 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134AFxFP96 KB8 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134CFxFP128 KB10 KBP-LQFP48 7x7 48-pin 0.50YesYes
R8C/34G group
R5F21346GxFP36 KB2560 BytesP-LQFP48 7x7 48-pin 0.50YesYes
R5F21347GxFP52 KB4 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F21348GxFP68 KB6 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134AGxFP100 KB8 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134CGxFP132 KB10 KBP-LQFP48 7x7 48-pin 0.50YesYes
R8C/34H group
R5F21346HxFP32 KB2560 BytesP-LQFP48 7x7 48-pin 0.50YesYes
R5F21347HxFP48 KB4 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F21348HxFP64 KB6 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134AHxFP96 KB8 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134CHxFP128 KB10 KBP-LQFP48 7x7 48-pin 0.50YesYes
R8C/34W group
R5F21346WxFP36 KB2560 BytesP-LQFP48 7x7 48-pin 0.50YesYes
R5F21347WxFP52 KB4 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F21348WxFP68 KB6 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134AWxFP100 KB8 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134CWxFP132 KB10 KBP-LQFP48 7x7 48-pin 0.50YesYes
R8C/34X group
R5F21346XxFP36 KB2560 BytesP-LQFP48 7x7 48-pin 0.50YesYes
R5F21347XxFP52 KB4 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F21348XxFP68 KB6 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134AXxFP100 KB8 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134CXxFP132 KB10 KBP-LQFP48 7x7 48-pin 0.50YesYes
R8C/34Y group
R5F21346YxFP36 KB2560 BytesP-LQFP48 7x7 48-pin 0.50YesYes
R5F21347YxFP52 KB4 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F21348YxFP68 KB6 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134AYxFP100 KB8 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134CYxFP132 KB10 KBP-LQFP48 7x7 48-pin 0.50YesYes
R8C/34Z group
R5F21346ZxFP36 KB2560 BytesP-LQFP48 7x7 48-pin 0.50YesYes
R5F21347ZxFP52 KB4 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F21348ZxFP68 KB6 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134AZxFP100 KB8 KBP-LQFP48 7x7 48-pin 0.50YesYes
R5F2134CZxFP132 KB10 KBP-LQFP48 7x7 48-pin 0.50YesYes
R8C/35A group
R5F21354ADFP20 KB1536 BytesP-LQFP52-10x10-0.65YesYes
R5F21354ANFP20 KB1536 BytesP-LQFP52-10x10-0.65YesYes
R5F21355ADFP28 KB2 KBP-LQFP52-10x10-0.65YesYes
R5F21355ANFP28 KB2 KBP-LQFP52-10x10-0.65YesYes
R5F21356ADFP36 KB2560 BytesP-LQFP52-10x10-0.65YesYes
R5F21356ANFP36 KB2560 BytesP-LQFP52-10x10-0.65YesYes
R5F21357ADFP52 KB4 KBP-LQFP52-10x10-0.65YesYes
R5F21357ANFP52 KB4 KBP-LQFP52-10x10-0.65YesYes
R5F21358ADFP68 KB6 KBP-LQFP52-10x10-0.65YesYes
R5F21358ANFP68 KB6 KBP-LQFP52-10x10-0.65YesYes
R5F2135AADFP100 KB8 KBP-LQFP52-10x10-0.65YesYes
R5F2135AANFP100 KB8 KBP-LQFP52-10x10-0.65YesYes
R5F2135CADFP132 KB10 KBP-LQFP52-10x10-0.65YesYes
R5F2135CANFP132 KB10 KBP-LQFP52-10x10-0.65YesYes
R8C/35C group
R5F21354CDFP20 KB1536 BytesP-LQFP52-10x10-0.65YesYes
R5F21354CNFP20 KB1536 BytesP-LQFP52-10x10-0.65YesYes
R5F21355CDFP28 KB2 KBP-LQFP52-10x10-0.65YesYes
R5F21355CNFP28 KB2 KBP-LQFP52-10x10-0.65YesYes
R5F21356CDFP36 KB2560 BytesP-LQFP52-10x10-0.65YesYes
R5F21356CNFP36 KB2560 BytesP-LQFP52-10x10-0.65YesYes
R5F21357CDFP52 KB4 KBP-LQFP52-10x10-0.65YesYes
R5F21357CNFP52 KB4 KBP-LQFP52-10x10-0.65YesYes
R5F21358CDFP68 KB6 KBP-LQFP52-10x10-0.65YesYes
R5F21358CNFP68 KB6 KBP-LQFP52-10x10-0.65YesYes
R5F2135ACDFP100 KB8 KBP-LQFP52-10x10-0.65YesYes
R5F2135ACNFP100 KB8 KBP-LQFP52-10x10-0.65YesYes
R5F2135CCDFP132 KB10 KBP-LQFP52-10x10-0.65YesYes
R5F2135CCNFP132 KB10 KBP-LQFP52-10x10-0.65YesYes
R8C/35D group
R5F21354DDFP16 KB1 KBP-LQFP52-10x10-0.65YesYes
R5F21354DNFP16 KB1 KBP-LQFP52-10x10-0.65YesYes
R5F21355DDFP24 KB1 KBP-LQFP52-10x10-0.65YesYes
R5F21355DNFP24 KB1 KBP-LQFP52-10x10-0.65YesYes
R5F21356DDFP32 KB1 KBP-LQFP52-10x10-0.65YesYes
R5F21356DNFP32 KB1 KBP-LQFP52-10x10-0.65YesYes
R8C/36C group
R5F21364CDFA20 KB1536 BytesP-LQFP64-14x14-0.80YesYes
R5F21364CDFP20 KB1536 BytesP-LQFP64-10x10-0.50YesYes
R5F21364CNFA20 KB1536 BytesP-LQFP64-14x14-0.80YesYes
R5F21365CDFA28 KB2 KBP-LQFP64-14x14-0.80YesYes
R5F21365CDFP28 KB2 KBP-LQFP64-10x10-0.50YesYes
R5F21365CNFA28 KB2 KBP-LQFP64-14x14-0.80YesYes
R5F21366CDFA36 KB2560 BytesP-LQFP64-14x14-0.80YesYes
R5F21366CDFP36 KB2560 BytesP-LQFP64-10x10-0.50YesYes
R5F21366CNFA36 KB2560 BytesP-LQFP64-14x14-0.80YesYes
R5F21366CNFP36 KB2560 BytesP-LQFP64-10x10-0.50YesYes
R5F21367CDFA52 KB4 KBP-LQFP64-14x14-0.80YesYes
R5F21367CDFP52 KB4 KBP-LQFP64-10x10-0.50YesYes
R5F21367CNFA52 KB4 KBP-LQFP64-14x14-0.80YesYes
R5F21367CNFP52 KB4 KBP-LQFP64-10x10-0.50YesYes
R5F21368CDFA68 KB6 KBP-LQFP64-14x14-0.80YesYes
R5F21368CDFP68 KB6 KBP-LQFP64-10x10-0.50YesYes
R5F21368CNFA68 KB6 KBP-LQFP64-14x14-0.80YesYes
R5F21368CNFP20 KB1536 BytesP-LQFP64-10x10-0.50YesYes
R5F2136ACDFA100 KB8 KBP-LQFP64-14x14-0.80YesYes
R5F2136ACDFP100 KB8 KBP-LQFP64-10x10-0.50YesYes
R5F2136ACNFA100 KB8 KBP-LQFP64-14x14-0.80YesYes
R5F2136ACNFP100 KB8 KBP-LQFP64-10x10-0.50YesYes
R5F2136CCDFA132 KB10 KBP-LQFP64-14x14-0.80YesYes
R5F2136CCDFP132 KB10 KBP-LQFP64-10x10-0.50YesYes
R5F2136CCNFA132 KB10 KBP-LQFP64-14x14-0.80YesYes
R5F2136CCNFP132 KB10 KBP-LQFP64-10x10-0.50YesYes
R5F2L368CNFP28 KB2 KBP-LQFP64-10x10-0.50YesYes
R8C/36E group
R5F21368ExFP68 KB6 KBP-LQFP64 10x10 64-pin 0.50YesYes
R5F2136AExFP100 KB8 KBP-LQFP64 10x10 64-pin 0.50YesYes
R5F2136CExFP132 KB10 KBP-LQFP64 10x10 64-pin 0.50YesYes
R8C/36F group
R5F21368FxFP64 KB6 KBP-LQFP64 10x10 64-pin 0.50YesYes
R5F2136AFxFP96 KB8 KBP-LQFP64 10x10 64-pin 0.50YesYes
R5F2136CFxFP128 KB10 KBP-LQFP64 10x10 64-pin 0.50YesYes
R8C/36G group
R5F21368GxFP68 KB6 KBP-LQFP64 10x10 64-pin 0.50YesYes
R5F2136AGxFP100 KB8 KBP-LQFP64 10x10 64-pin 0.50YesYes
R5F2136CGxFP132 KB10 KBP-LQFP64 10x10 64-pin 0.50YesYes
R8C/36H group
R5F21368HxFP64 KB6 KBP-LQFP64 10x10 64-pin 0.50YesYes
R5F2136AHxFP96 KB8 KBP-LQFP64 10x10 64-pin 0.50YesYes
R5F2136CHxFP128 KB10 KBP-LQFP64 10x10 64-pin 0.50YesYes
R8C/36T group
R5F21368SxFA68 KB6 KBP-LQFP64-14x14-0.80YesYes
R5F21368SxFP68 KB6 KBP-LQFP64-10x10-0.50YesYes
R5F2136ASxFA100 KB8 KBP-LQFP64-14x14-0.80YesYes
R5F2136ASxFP100 KB8 KBP-LQFP64-10x10-0.50YesYes
R5F2136CSxFA132 KB10 KBP-LQFP64-14x14-0.80YesYes
R5F2136CSxFP132 KB10 KBP-LQFP64-10x10-0.50YesYes
R8C/38A group
R5F21386AxFP36 KB2560 BytesP-LQFP80-12x12-0.50YesYes
R5F21387AxFP52 KB4 KBP-LQFP80-12x12-0.50YesYes
R5F21388AxFP68 KB6 KBP-LQFP80-12x12-0.50YesYes
R5F2138AAxFP100 KB8 KBP-LQFP80-12x12-0.50YesYes
R5F2138CAxFP132 KB10 KBP-LQFP80-12x12-0.50YesYes
R8C/38E group
R5F21388ExFP68 KB6 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F2138AExFP100 KB8 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F2138CExFP132 KB10 KBP-LQFP80 12x12 80-pin 0.50YesYes
R8C/38F group
R5F21388FxFP64 KB6 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F2138AFxFP96 KB8 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F2138CFxFP128 KB10 KBP-LQFP80 12x12 80-pin 0.50YesYes
R8C/38G group
R5F21388GxFP68 KB6 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F2138AGxFP100 KB8 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F2138CGxFP132 KB10 KBP-LQFP80 12x12 80-pin 0.50YesYes
R8C/38H group
R5F21388HxFP64 KB6 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F2138AHxFP96 KB8 KBP-LQFP80 12x12 80-pin 0.50YesYes
R5F2138CHxFP128 KB10 KBP-LQFP80 12x12 80-pin 0.50YesYes
R8C/3JA group
R5F213J2ADNP12 KB1 KBP-HWQFN36-6x6-0.50YesYes
R5F213J2ANNP12 KB1 KBP-HWQFN36-6x6-0.50YesYes
R5F213J4ADNP20 KB1536 BytesP-HWQFN36-6x6-0.50YesYes
R5F213J4ANNP20 KB1536 BytesP-HWQFN36-6x6-0.50YesYes
R5F213J5ADNP28 KB2 KBP-HWQFN36-6x6-0.50YesYes
R5F213J5ANNP28 KB2 KBP-HWQFN36-6x6-0.50YesYes
R5F213J6ADNP36 KB2560 BytesP-HWQFN36-6x6-0.50YesYes
R5F213J6ANNP36 KB2560 BytesP-HWQFN36-6x6-0.50YesYes
R8C/L35C group
R5F2L357CDFP52 KB6 KBP-LQFP52-10x10-0.65YesYes
R5F2L357CNFP52 KB6 KBP-LQFP52-10x10-0.65YesYes
R5F2L358CDFP68 KB8 KBP-LQFP52-10x10-0.65YesYes
R5F2L358CNFP68 KB8 KBP-LQFP52-10x10-0.65YesYes
R5F2L35ACDFP100 KB10 KBP-LQFP52-10x10-0.65YesYes
R5F2L35ACNFP100 KB10 KBP-LQFP52-10x10-0.65YesYes
R5F2L35CCDFP132 KB10 KBP-LQFP52-10x10-0.65YesYes
R5F2L35CCNFP132 KB10 KBP-LQFP52-10x10-0.65YesYes
R8C/L35M group
R5F2L357MDFP52 KB6 KBP-LQFP52 10x10 52-pin 0.65YesYes
R5F2L357MNFP52 KB6 KBP-LQFP52 10x10 52-pin 0.65YesYes
R5F2L358MDFP68 KB8 KBP-LQFP52 10x10 52-pin 0.65YesYes
R5F2L358MNFP68 KB8 KBP-LQFP52 10x10 52-pin 0.65YesYes
R5F2L35AMDFP100 KB10 KBP-LQFP52 10x10 52-pin 0.65YesYes
R5F2L35AMNFP100 KB10 KBP-LQFP52 10x10 52-pin 0.65YesYes
R5F2L35CMDFP132 KB10 KBP-LQFP52 10x10 52-pin 0.65YesYes
R5F2L35CMNFP132 KB10 KBP-LQFP52 10x10 52-pin 0.65YesYes
R8C/L36C group
R5F2L367CDFA52 KB6 KBP-LQFP64-14x14-0.80YesYes
R5F2L367CDFP52 KB6 KBP-LQFP64-10x10-0.50YesYes
R5F2L367CNFA52 KB6 KBP-LQFP64-14x14-0.80YesYes
R5F2L367CNFP52 KB6 KBP-LQFP64-10x10-0.50YesYes
R5F2L368CDFA68 KB8 KBP-LQFP64-14x14-0.80YesYes
R5F2L368CDFP68 KB8 KBP-LQFP64-10x10-0.50YesYes
R5F2L368CNFA68 KB8 KBP-LQFP64-14x14-0.80YesYes
R5F2L368CNFP68 KB8 KBP-LQFP64-10x10-0.50YesYes
R5F2L36ACDFA100 KB10 KBP-LQFP64-14x14-0.80YesYes
R5F2L36ACDFP100 KB10 KBP-LQFP64-10x10-0.50YesYes
R5F2L36ACNFA100 KB10 KBP-LQFP64-14x14-0.80YesYes
R5F2L36ACNFP100 KB10 KBP-LQFP64-10x10-0.50YesYes
R5F2L36CCDFA132 KB10 KBP-LQFP64-14x14-0.80YesYes
R5F2L36CCDFP132 KB10 KBP-LQFP64-10x10-0.50YesYes
R5F2L36CCNFA132 KB10 KBP-LQFP64-14x14-0.80YesYes
R5F2L36CCNFP132 KB10 KBP-LQFP64-10x10-0.50YesYes
R8C/L36M group
R5F2L367MDFA52 KB6 KBP-LQFP64 14x14 64-pin 0.8YesYes
R5F2L367MDFP52 KB6 KBP-LQFP64 10x10 64-pin 0.5YesYes
R5F2L367MNFA52 KB6 KBP-LQFP64 14x14 64-pin 0.8YesYes
R5F2L367MNFP52 KB6 KBP-LQFP64 10x10 64-pin 0.5YesYes
R5F2L368MDFA68 KB8 KBP-LQFP64 14x14 64-pin 0.8YesYes
R5F2L368MDFP68 KB8 KBP-LQFP64 10x10 64-pin 0.5YesYes
R5F2L368MNFA68 KB8 KBP-LQFP64 14x14 64-pin 0.8YesYes
R5F2L368MNFP68 KB8 KBP-LQFP64 10x10 64-pin 0.5YesYes
R5F2L36AMDFA100 KB10 KBP-LQFP64 14x14 64-pin 0.8YesYes
R5F2L36AMDFP100 KB10 KBP-LQFP64 10x10 64-pin 0.5YesYes
R5F2L36AMNFA100 KB10 KBP-LQFP64 14x14 64-pin 0.8YesYes
R5F2L36AMNFP100 KB10 KBP-LQFP64 10x10 64-pin 0.5YesYes
R5F2L36CMDFA132 KB10 KBP-LQFP64 14x14 64-pin 0.8YesYes
R5F2L36CMDFP132 KB10 KBP-LQFP64 10x10 64-pin 0.5YesYes
R5F2L36CMNFA132 KB10 KBP-LQFP64 14x14 64-pin 0.8YesYes
R5F2L36CMNFP132 KB10 KBP-LQFP64 10x10 64-pin 0.5YesYes
R8C/L38C group
R5F2L387CDFA52 KB6 KBP-LQFP80-14x14-0.65YesYes
R5F2L387CDFP52 KB6 KBP-LQFP80-12x12-0.50YesYes
R5F2L387CNFA52 KB6 KBP-LQFP80-14x14-0.65YesYes
R5F2L387CNFP52 KB6 KBP-LQFP80-12x12-0.50YesYes
R5F2L388CDFA68 KB8 KBP-LQFP80-14x14-0.65YesYes
R5F2L388CDFP68 KB8 KBP-LQFP80-12x12-0.50YesYes
R5F2L388CNFA68 KB8 KBP-LQFP80-14x14-0.65YesYes
R5F2L388CNFP68 KB8 KBP-LQFP80-12x12-0.50YesYes
R5F2L38ACDFA100 KB10 KBP-LQFP80-14x14-0.65YesYes
R5F2L38ACDFP100 KB10 KBP-LQFP80-12x12-0.50YesYes
R5F2L38ACNFA100 KB10 KBP-LQFP80-14x14-0.65YesYes
R5F2L38ACNFP100 KB10 KBP-LQFP80-12x12-0.50YesYes
R5F2L38CCDFA132 KB10 KBP-LQFP80-14x14-0.65YesYes
R5F2L38CCDFP132 KB10 KBP-LQFP80-12x12-0.50YesYes
R5F2L38CCNFA132 KB10 KBP-LQFP80-14x14-0.65YesYes
R5F2L38CCNFP132 KB10 KBP-LQFP80-12x12-0.50YesYes
R8C/L38M group
R5F2L387MDFA52 KB6 KBP-LQFP80 14x14 80-pin 0.65YesYes
R5F2L387MDFP52 KB6 KBP-LQFP80 12x12 80-pin 0.5YesYes
R5F2L387MNFA52 KB6 KBP-LQFP80 14x14 80-pin 0.65YesYes
R5F2L387MNFP52 KB6 KBP-LQFP80 12x12 80-pin 0.5YesYes
R5F2L388MDFA68 KB8 KBP-LQFP80 14x14 80-pin 0.65YesYes
R5F2L388MDFP68 KB8 KBP-LQFP80 12x12 80-pin 0.5YesYes
R5F2L388MNFA68 KB8 KBP-LQFP80 14x14 80-pin 0.65YesYes
R5F2L388MNFP68 KB8 KBP-LQFP80 12x12 80-pin 0.5YesYes
R5F2L38AMDFA100 KB10 KBP-LQFP80 14x14 80-pin 0.65YesYes
R5F2L38AMDFP100 KB10 KBP-LQFP80 12x12 80-pin 0.5YesYes
R5F2L38AMNFA100 KB10 KBP-LQFP80 14x14 80-pin 0.65YesYes
R5F2L38AMNFP100 KB10 KBP-LQFP80 12x12 80-pin 0.5YesYes
R5F2L38CMDFA132 KB10 KBP-LQFP80 14x14 80-pin 0.65YesYes
R5F2L38CMDFP132 KB10 KBP-LQFP80 12x12 80-pin 0.5YesYes
R5F2L38CMNFA132 KB10 KBP-LQFP80 14x14 80-pin 0.65YesYes
R5F2L38CMNFP132 KB10 KBP-LQFP80 12x12 80-pin 0.5YesYes
R8C/L3AC group
R5F2L3A7CDFA52 KB6 KBP-QFP100-14x20-0.65YesYes
R5F2L3A7CDFP52 KB6 KBP-LQFP100-14x14-0.50YesYes
R5F2L3A7CNFA52 KB6 KBP-QFP100-14x20-0.65YesYes
R5F2L3A7CNFP52 KB6 KBP-LQFP100-14x14-0.50YesYes
R5F2L3A8CDFA68 KB8 KBP-QFP100-14x20-0.65YesYes
R5F2L3A8CDFP68 KB8 KBP-LQFP100-14x14-0.50YesYes
R5F2L3A8CNFA68 KB8 KBP-QFP100-14x20-0.65YesYes
R5F2L3A8CNFP68 KB8 KBP-LQFP100-14x14-0.50YesYes
R5F2L3AACDFA100 KB10 KBP-QFP100-14x20-0.65YesYes
R5F2L3AACDFP100 KB10 KBP-LQFP100-14x14-0.50YesYes
R5F2L3AACNFA100 KB10 KBP-QFP100-14x20-0.65YesYes
R5F2L3AACNFP100 KB10 KBP-LQFP100-14x14-0.50YesYes
R5F2L3ACCDFA132 KB10 KBP-QFP100-14x20-0.65YesYes
R5F2L3ACCDFP132 KB10 KBP-LQFP100-14x14-0.50YesYes
R5F2L3ACCNFA132 KB10 KBP-QFP100-14x20-0.65YesYes
R5F2L3ACCNFP132 KB10 KBP-LQFP100-14x14-0.50YesYes
R8C/L3AM group
R5F2L3A7MDFA52 KB6 KBP-QFP100 14x20 100-pin 0.65YesYes
R5F2L3A7MDFP52 KB6 KBP-LQFP100 14x14 100-pin 0.5YesYes
R5F2L3A7MNFA52 KB6 KBP-QFP100 14x20 100-pin 0.65YesYes
R5F2L3A7MNFP52 KB6 KBP-LQFP100 14x14 100-pin 0.5YesYes
R5F2L3A8MDFA68 KB8 KBP-QFP100 14x20 100-pin 0.65YesYes
R5F2L3A8MDFP68 KB8 KBP-LQFP100 14x14 100-pin 0.5YesYes
R5F2L3A8MNFA68 KB8 KBP-QFP100 14x20 100-pin 0.65YesYes
R5F2L3A8MNFP68 KB8 KBP-LQFP100 14x14 100-pin 0.5YesYes
R5F2L3AAMDFA100 KB10 KBP-QFP100 14x20 100-pin 0.65YesYes
R5F2L3AAMDFP100 KB10 KBP-LQFP100 14x14 100-pin 0.5YesYes
R5F2L3AAMNFA100 KB10 KBP-QFP100 14x20 100-pin 0.65YesYes
R5F2L3AAMNFP100 KB10 KBP-LQFP100 14x14 100-pin 0.5YesYes
R5F2L3ACMDFA132 KB10 KBP-QFP100 14x20 100-pin 0.65YesYes
R5F2L3ACMDFP132 KB10 KBP-LQFP100 14x14 100-pin 0.5YesYes
R5F2L3ACMNFA132 KB10 KBP-QFP100 14x20 100-pin 0.65YesYes
R5F2L3ACMNFP132 KB10 KBP-LQFP100 14x14 100-pin 0.5YesYes
R8C/LA6A group
R5F2LA64ADFA18 KB2 KBP-LQFP64-14x14-0.80YesYes
R5F2LA64ADFP18 KB2 KBP-LQFP64-10x10-0.50YesYes
R5F2LA64ANFA18 KB2 KBP-LQFP64-14x14-0.80YesYes
R5F2LA64ANFP18 KB2 KBP-LQFP64-10x10-0.50YesYes
R5F2LA66ADFA34 KB2 KBP-LQFP64-14x14-0.80YesYes
R5F2LA66ADFP34 KB2 KBP-LQFP64-10x10-0.50YesYes
R5F2LA66ANFA34 KB2 KBP-LQFP64-14x14-0.80YesYes
R5F2LA66ANFP34 KB2 KBP-LQFP64-10x10-0.50YesYes
R5F2LA67ADFA50 KB3584 BytesP-LQFP64-14x14-0.80YesYes
R5F2LA67ADFP50 KB3584 BytesP-LQFP64-10x10-0.50YesYes
R5F2LA67ANFA50 KB3584 BytesP-LQFP64-14x14-0.80YesYes
R5F2LA67ANFP50 KB3584 BytesP-LQFP64-10x10-0.50YesYes
R5F2LA68ADFA66 KB3584 BytesP-LQFP64-14x14-0.80YesYes
R5F2LA68ADFP66 KB3584 BytesP-LQFP64-10x10-0.50YesYes
R5F2LA68ANFA66 KB3584 BytesP-LQFP64-14x14-0.80YesYes
R5F2LA68ANFP66 KB3584 BytesP-LQFP64-10x10-0.50YesYes
R8C/LA8A group
R5F2LA84ADFA18 KB2 KBP-LQFP80-14x14-0.65YesYes
R5F2LA84ADFP18 KB2 KBP-LQFP80-12x12-0.50YesYes
R5F2LA84ANFA18 KB2 KBP-LQFP80-14x14-0.65YesYes
R5F2LA84ANFP18 KB2 KBP-LQFP80-12x12-0.50YesYes
R5F2LA86ADFA34 KB2 KBP-LQFP80-14x14-0.65YesYes
R5F2LA86ADFP34 KB2 KBP-LQFP80-12x12-0.50YesYes
R5F2LA86ANFA34 KB2 KBP-LQFP80-14x14-0.65YesYes
R5F2LA86ANFP34 KB2 KBP-LQFP80-12x12-0.50YesYes
R5F2LA87ADFA50 KB3584 BytesP-LQFP80-14x14-0.65YesYes
R5F2LA87ADFP50 KB3584 BytesP-LQFP80-12x12-0.50YesYes
R5F2LA87ANFA50 KB3584 BytesP-LQFP80-14x14-0.65YesYes
R5F2LA87ANFP50 KB3584 BytesP-LQFP80-12x12-0.50YesYes
R5F2LA88ADFA66 KB3584 BytesP-LQFP80-14x14-0.65YesYes
R5F2LA88ADFP66 KB3584 BytesP-LQFP80-12x12-0.50YesYes
R5F2LA88ANFA66 KB3584 BytesP-LQFP80-14x14-0.65YesYes
R5F2LA88ANFP66 KB3584 BytesP-LQFP80-12x12-0.50YesYes
ST9 group
ST92F120JV1Q128 KB4 KB100-pin PQFP (0.65 mm pitch)Yes--
ST92F120JV1T128 KB4 KB64-pin TQFP (0.8 mm pitch)Yes--
ST92F120JV9Q60 KB2 KB100-pin PQFP (0.65 mm pitch)Yes--
ST92F120JV9T60 KB2 KB64-pin TQFP (0.8 mm pitch)Yes--
ST92F120V1Q128 KB4 KB100-pin PQFP (0.65 mm pitch)Yes--
ST92F120V1T128 KB4 KB64-pin TQFP (0.8 mm pitch)Yes--
ST92F120V9Q60 KB2 KB100-pin PQFP (0.65 mm pitch)Yes--
ST92F120V9T60 KB2 KB64-pin TQFP (0.8 mm pitch)Yes--
ST92F124R964 KB2 KB64-pin TQFP (0.8 mm pitch)Yes--
ST92F124V1128 KB4 KB100-pin PQFP (0.65 mm pitch)Yes--
ST92F150128 KB2 KB100-pin TQFP (0.65 mm pitch)Yes--
ST92F250256 KB8 KB100-pin TQFP (0.65 mm pitch)Yes--

Package content

SEGGER Flasher 5

Flasher 5

Flasher ST7 Cable IDC

IDC target interface cable

RS232 Nullmodem cable

RS232 D-Sub9 null modem cable, female/female, 3.0m

Power Supply EU PackageContent

Power supply

Headquarters

SEGGER Microcontroller GmbH

Ecolab-Allee 5
40789 Monheim am Rhein, Germany
info@segger.com
Tel.: +49-2173-99312-0
Fax: +49-2173-99312-28

Locations

USA: SEGGER Microcontroller Systems LLC

Boston area
101 Suffolk Lane
Gardner, MA 01440, USA
us-east@segger.com
Tel.: +1-978-874-0299
Fax: +1-978-874-0599

Silicon Valley
Milpitas, CA 95035, USA
us-west@segger.com
Tel.: +1-408-767-4068

China: SEGGER Microcontroller China Co., Ltd.

Room 218, Block A, Dahongqiaoguoji
No. 133 Xiulian Road
Minhang District, Shanghai 201199, China
china@segger.com
Tel.: +86-133-619-907-60

ISO 9001 certified

ISO 9001

30+ years of experience

First-class embedded software tools since 1992
  • Imprint
  • Disclaimer
  • Privacy Policy
© 2025 SEGGER - All rights reserved.
